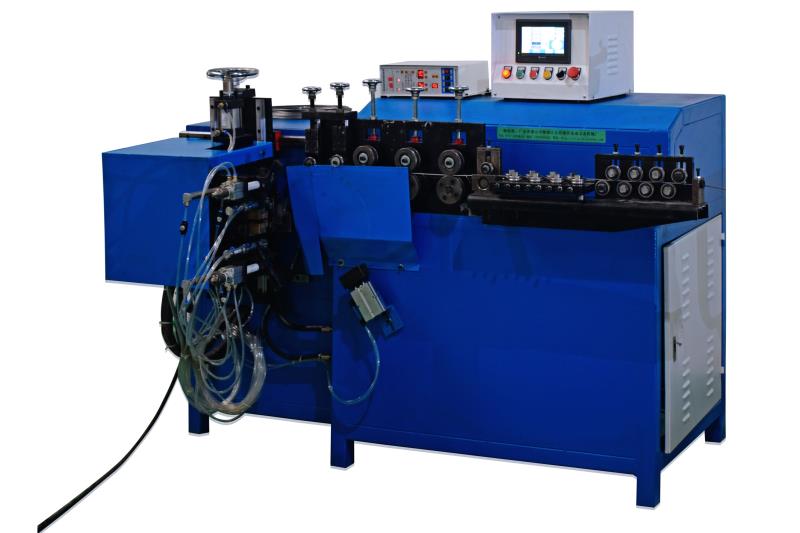

打圈機|打圈機液壓系統介紹
人氣： 作者：信連成 發布時間：2018/10/12 11:17:56
打圈機液壓系統由三相交流電機，電磁閥（三個），油表等組成，其功能主要有：
1.三相交流電機:三相（三根火線）380V、2.2KW、50HZ交流電機。
2.慢速閥：機器工作時分快速和慢速兩段速度，慢速閥是控制機器慢速送線的油閥。
3.正轉閥：正轉閥也即快速閥，是控制機器快速送線的油閥。
4.卸荷閥：控制油路中抽油或回油的油閥。
5.三相交流電機接線端子盒：電機的接線盒，盒內有接線端子，星形接法或三角形接法。
6.閥體（閥座）：控制油路流向。
7.切刀閥：控制沖切鐵線的油閥。
8.反轉閥：手動狀態下控制送線輪向后反轉。
9.油表：油箱的油量指示。
10.注油孔：加油孔。
11.放油口：釋放液壓油口油閥線圈指示燈狀態
動作
油閥線圈指示燈
正轉（快速）
快速閥、卸荷閥燈亮
慢速
慢速閥、快速閥、卸荷閥燈亮
反轉
反轉閥、卸荷閥燈亮
沖切
沖切閥、卸荷閥燈亮
自動工作時油閥線圈指示燈狀態時序:（啟動）-——正轉（快速）閥、卸荷閥指示燈亮———正轉（快速）閥、慢速閥、卸荷閥指示燈亮——切刀閥、卸荷閥指示燈亮——完畢。
文章由：打圈機 信連成五金機械廠整理提供，此文觀點不代表本站觀點
1.三相交流電機:三相（三根火線）380V、2.2KW、50HZ交流電機。
2.慢速閥：機器工作時分快速和慢速兩段速度，慢速閥是控制機器慢速送線的油閥。
3.正轉閥：正轉閥也即快速閥，是控制機器快速送線的油閥。
4.卸荷閥：控制油路中抽油或回油的油閥。
5.三相交流電機接線端子盒：電機的接線盒，盒內有接線端子，星形接法或三角形接法。
6.閥體（閥座）：控制油路流向。
7.切刀閥：控制沖切鐵線的油閥。
8.反轉閥：手動狀態下控制送線輪向后反轉。
9.油表：油箱的油量指示。
10.注油孔：加油孔。
11.放油口：釋放液壓油口油閥線圈指示燈狀態
動作
油閥線圈指示燈
正轉（快速）
快速閥、卸荷閥燈亮
慢速
慢速閥、快速閥、卸荷閥燈亮
反轉
反轉閥、卸荷閥燈亮
沖切
沖切閥、卸荷閥燈亮
自動工作時油閥線圈指示燈狀態時序:（啟動）-——正轉（快速）閥、卸荷閥指示燈亮———正轉（快速）閥、慢速閥、卸荷閥指示燈亮——切刀閥、卸荷閥指示燈亮——完畢。
文章由：打圈機 信連成五金機械廠整理提供，此文觀點不代表本站觀點
